לוחית הדקים Terminal Block הינה פתרון מקובל לחיבור מבחר תילים חשמליים שונים. הלוחיות זמינות במבחר צורות וגדלים כך שבאפשרותך למצוא כזו התואמת לכל מיזם ואו מוצר שאתה מבצע. שימוש בלוחית הדקים שאינה תואמת לדרישות ואו כזו מתוצרת לקויה עשוי לגרום לבעיות חיבור לאורך חיי המוצר עקב פיחות בטיב החיבור.
לוחיות הדקים נמצאות בשימוש נרחב בכמה תעשיות עיקריות בהן מתקיים חיווט בין סוגי ציוד ומוצרים באופן גורף. היישום העיקרי והאימוץ הרחב של לוחיות הדקים בתעשייה הינו בתחומים: בקרות תעשייתיות, ציוד ובקרות חימום, אוורור ומיזוג אוויר, אוטומצית בניין, ציוד תקשורת, בדיקה ומדידה, כבאות ובטיחות, תאורה.

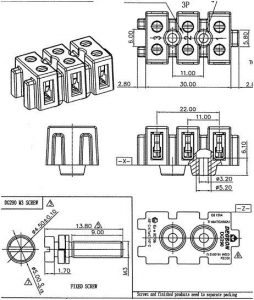

15EDGKNH/15EDGKNHM/15EDGKNHG-3.5
שימוש בלוחיות הדקים מפשט את אופן חיבור התיל ומשפר את איכות החיבור. מאפשר שירות קל ויעיל בסביבה משולבת של לוחות מודפסים ותילים מונע שימוש יתר של תילים, מאפשר תכנון חסכני וגמישות העונה לדרישות תכנון ייחודיות.
היצע של מגוון אפשרויות רחב ותקני לתעשייה מספק לסגל עובדי הייצור וההתקנה חופש פעולה חדש בתכנון המוצר תוך שמירה על תפעול אינטואיטיבי ועלות נמוכה בהתקנה. בחירת דגמים להרכבה על גב לוחות מודפסים, תמיכת מסילות DIN, מבחר צבעים, שיטות חיבור שונות (בורג, חיבור מהיר), אפשרות להדבקת תוויות, תמיכה במרווחי פסיעה נפוצים בהתבסס על היישום עוזרים למשתמש למצוא פתרון הולם.
תכונות מחברי לוחיות הדקים אופייניות הן שיטות סיומי תיל שונים הכוללים כלוב הדק מתרומם, מגן תיל, קפיץ, מגע בדחיקת בידוד ותפס בקיפול. תכנון מחברי לוחית ההדקים כולל לוחיות הדקים מותקנות על לוח מיחידה אחת ומחברי תקע משתי יחידות עם ראשיות תואמות ישרות ובזווית ישרה עם שרוול. גרסא מיוחדת, הניתנת להתאמה ב-90o או ב-180o, משלימה את קו הייצור. מחברים להתקנה על לוח וכן תקעי לוח מודפס וראשיות מאפרים מערך עמה קצה לקצה ללא הפסד מרווח קו אמצע.
לוחית הדקים חדשה להטמעת אור דפ”א (לד)
לוחיות הדקים 290 DG מורשות IECEX, ATEX
יצרנים שונים ומובילים בתחום יצור מהדקים הציגו והנהיגו לאחרונה פתרונות חיבור לתמיכה בתעשיית התאורה, תאורת LED המשגשגת. מחברי לוח מודפס חדשים בטכנולוגיית השמה משטחית (SMT) מאפשרים בדרך כלל חיבור מהיר, קל ובטוח של לוחות דפ”א מודפסים גמישים כשהם משולבים בטור מחברים. ניתן להשתמש במתאמי הלוח המודפס כהארכה, כחיבור פינתי, או כסעף T (קמץ ָ). מתאמי הלוח המודפס הלבנים מתוכננים ליישומים עם 2,3 ואו 4 מיקומים של פסי דפ”א ברוחב 8 או 10 מ”מ. חומרים באישור תקן UL תומכים בשימוש בטוח ביישומים הדורשים תקינת UL ,CE. תכונות ויתרונות של הפתרון החדש התומך בפסי דפ”א הם: סיום נטול כלים חוסך זמן ועלות תוך הפחתת שגיאות, קיבולת זרם גבוהה מאפשרת חיבור פסי דפ”א ארוכים ללא צורך בספק נוסף, פין נעילה מוודא חיבור בטוח למעגל המודפס, סיווג UL עד A 5 ו-V 60.
המחברים החדשים תומכים בהתקנות ארוכות טווח אמינות של מכללי דפ”א (מורכבים ממערכי דפ”א המורכבים על תשתית קשיחה ומוליכה תרמית לפיזור חום מיטבי) למגוון רחב של יישומים, למשל, תאורה פנימית במפתח גבוה/נמוך, תאורת רחוב, תאורת זרקורים ותאורת חרום.
יישום לוחיות הדקים בטכנולוגיית השמה משטחית עם תהליכי הלחמת הצפה בהרכבה משטחית מפשטים מאד הרכבת מכללי דפ”א על לוח מודפס. חיבור המוליכים במתקני תאורה בוצע עד כה בהלחמה ידנית. לעתים זה אינו אמין וחשוף לשגיאות כשמשתמשים בלוחות מודפסים עם ליבת מתכת עקב פיזור החום הרב. התכנון המיטבי של הצמדת המחבר החדשה מוודאת החזקה קשיחה של כרית ההלחמה ותומך בטיפול אמין בשילוב הסופי של הציוד.
אפשרויות תכנון הרכבת לוח מודפס כוללות בדרך כלל זכר אופקי וחלק נפרד של לוחית הידוק כלוב-קפיץ לתקיעת תיל. שניהם עשויים מפלסטיק LCP (פולימר גביש נוזלי) בצבע יציב באופן מוחלט לאחר ההרכבה בתהליך טכנולוגיית השמה משטחית ועמיד בפני על-סגול בהרכבה לטווח ארוך. התוצאה, השפעות ההצללה מינימליות בתוך התקן התאורה. נקבה כתקע, תיל נפרד, מחברי כלוב-קפיץ לתקיעת כבל. להם בריח נעילה חזק אך גמיש העמיד ביותר מפני נזק ומוודא שילוב אמין.
שיטת הטמעת לוחיות הדקים בסביבה פציצה
הטמעת לוחיות הדקים בסביבה מוגנת מהתפוצצות דורשת התחשבות בהיבטים חדשים אחדים ומפני זאת לתקן מאד ידוע כגון ATEX. סכנת התפוצצות גדולה במיוחד בסוגי תעשייה מסוימים, היוצרים גז דליק, נוזל דליק או אבק דליק. אכן, הנחית ATEX החדשה מתחשבת בסיכון ההתפוצצות הנגרם מאבק. בתי זיקוק, תעשיות פטרוכימיות וכימיות. התפוצצות עשויה להתרחש בשילוב הגורמים הבאים: נוכחות חומרים דליקים, נוכחות מקור הצתה או מקור התלקחות: אש, להבה, ניצוצות חשמליים או מכניים, משטחים בחום יתר, חמצן פריקה אלקטרוסטטית.
לשם השימוש בסביבה מוגנת התפוצצות הפריט אמור להיות מתוכנן ומאושר בהסתמך על תקן ATEC או IECEX. התעשייה תומכת במגוון מוצרים המורשים כבר לתקן ההולם.
מחברים לעומס רב
כדי לפנות לסביבות מאתגרות הדורשות יישומים ושווקים, כגון, אוטומציה תעשייתית, תחבורה, רובוטיקה, יצרנים הציגו והנהיגו לאחרונה פתרונות המספקים גמישות במימוש “הפתרון שלך”. הצגת מגוון גופים תומך במספר פינים גמיש, צורות בתים (מארזים) שונים, הטמעת מנגנון נעילה ושימוש בפינים שונים מאפשרים ללקוח ליצור את הפתרון שלו התואם לסביבתו ולמוצר שלו.
מחברים לעומס רב משמשים היכן שיש צורך במכלול בטוח, פשוט וחוסך זמן. בתי המחבר עשויים מאלומיניום יצוק ומעניקים הגנה מצוינת מלכלוך, לחות ומאמץ מכני. מחברים מודולריים מיוחדים מאפשרים לשלב אותות, ספקים, פניאומטיקה וחיבורי נתונים למחבר בודד.
בית המחברים, מנגנון אטימה ונעילה מגן על החיבור מהשפעות חיצוניות, כגון, זעזועים מכניים, גופים זרים, לחות, אבק, מים או נוזלים אחרים כגון תכשירי ניקוי וקררים, שמנים וכו’. מידת ההגנה שהבית מציע מוסבר ב-529 60 IEC, 529 60 EN DIN, תקנים שמסווגים מארזים על פי אותיות קוד הגנה מגוף זר ומים.

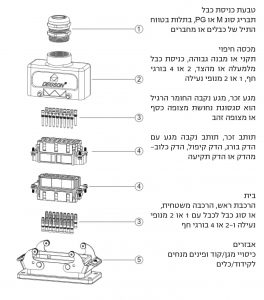

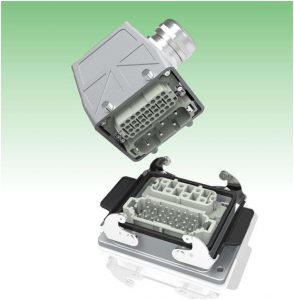

מוצר מוגמר מחבר לעומס רב
תותבים
מחבר לעומס רב כולל תותב מחבר ונרתיק המגן שלו. לכן התותב הוא לב המחבר לעומס רב. הוא אחראי לפקוד החשמלי. תותבי מחבר עשויים בדרך כלל מחומרי בידוד באיכות גבוהה, המאפשרים הזרמת מתח גבוהים בחלל צפוף. בנוסף לכך, השימוש בו הוא רק מסוג פלסטיק אחד. פלסטיק זה רשום ב-UL ומתאים ליישומים רבים.
תותבים מודולריים
תותבים מודולריים הם הפתרון ליישומים רבים. הם כוללים מכללים ומסגרות. יחד הם יוצרים תותב מושלם המשתלב ללא קושי לבית HDC. המערכת מאפשרת לך לבחור צרופים של מכללים שונים ולשבץ אותם במסגרת.
בתים
מחבר לעומס רב כולל תותב מחבר ונרתיק המגן שלו. הנרתיקים עשויים מאלומיניום יצוק באיכות גבוהה. לכן הם עמידים להולם ולאיכול, אך עדיין בגודל הדוק וקל משקל. עקב מהדקי פלדת האל-חלד שלהם הם עמידים לחלוטין למים ולאבק. בשימוש בכניסת כבל מתאימה המחבר עשוי לעמוד בהתנגדות IPXX למים ולאבק.
