מערכות מיתוג פסיביות עם אפנון הדדי נמוך (PIM) ויחידות ממשק ת”ר (RFIU)

מאת: וולט סטריקלר, Giga–tronics

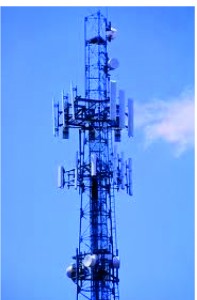

החשיבות שבניהול פעולות הגומלין בין אותות הרדיו שיש לשדר להתקנים אלחוטיים הולכת וגוברת ככל שעולה מספרם של אותות רדיו אלו. לדוגמה, באתר של תא (סלולרי) שקיים כיום, יכול להיות שתחנת הבסיס תידרש לשדר ולקלוט אותות GSM, EDGE, W-CDMA ו-LTE, כשבסביבתה מצויים התקני רדיו מקצועיים ניידים, שידורי WiMAX, קישורי גלי מיקרו וגם אותות אחרים בת”ר (RF) ובגלי מיקרו. בעבר ניתנה תשומת לב רבה להקטנתם עד למינימום של תוצרי אפנון הביניים (intermodulation) שנבעו מאי–הליניאריות של רכיבים אקטיביים במערכות ת”ר. הדרישות הגוברות שמעמידים התקנים אלחוטיים כיום, גורמות לצורך לשקול בקפידה את אפנון הביניים בהתקנים פסיביים (PIM).
בהתאם לכך, מהנדסי בדיקות חייבים להבטיח שבמערכות הבדיקה שבהן הם משתמשים יהיה אפנון PIM נמוך במידה מספיקה, כדי לא לקלקל את המדידות בהתקנים הנמצאים בבדיקה (DUT).

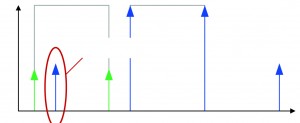

אפנון PIM מתרחש בהתקנים פסיביים (שבהם יכולים להיכלל ממסרי ת”ר וכבלי ת”ר) שחשופים לשני תדרים או יותר בהספק גבוה. תוצר אפנון PIM הוא התוצאה של שני תדרים (או יותר) בהספק גבוה המתערבלים כתוצאה מתכונות האי–לינאריות של ההתקן, כדוגמת צמתים עם מתכות שאינן תואמות, צומתי תחמוצת מתכתית (“חיבורים מכניים חלודים” – “Rusty Bolt”) ואפילו מחברים המחוברים בצורה רופפת.
מתי אפנון PIM הוא בעיה?
אפנון PIM מהווה בעיה במיוחד כאשר:
שני מקמ”שי תחנת בסיס או יותר ממוקמים באתר יחיד.
שני ערוצי משדרים או יותר משתמשים באנטנה משותפת אחת.
משדרים ומקלטים משתמשים באנטנה משותפת אחת.
רמות האות של משדר גבוהות.
הרגישות של מקלט גבוהה.

מערכת בדיקה של ניטור הפליטה

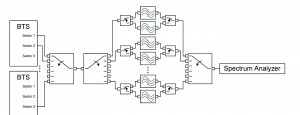

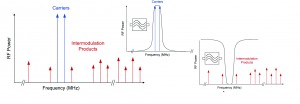

חברת Giga-tronics ASCOR מסייעת בידי מהנדסי בדיקות להפוך לאוטומטיות את מערכות הבדיקה שלהם לניטור פליטה. מערך בדיקה אופייני כולל הצגה של לפחות שני גלים נושאים בהספק גבוה (ביחס למפרט רכיב המערכת בת”ר) ומדידה של תוצרי אפנון הביניים. מסננים מעבירי פס וחוסמי פס משמשים על מנת להפריד את הגלים הנושאים מתוצרי אפנון הביניים.
מערכות מיתוג פסיביות עם אפנון הדדי נמוך (PIM)
ויחידות ממשק ת”ר (RFIU)

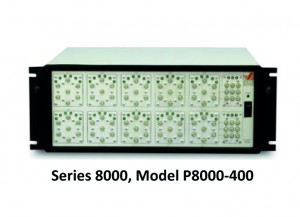

חברת Giga-tronics ASCOR יכולה להציע יחידות ממשק לת”ר שלמות אשר משלבות מסננים וממסרים או בנק של ממסרים (למשל מערכת המיתוג P8000–400) ולספק למשתמשים את הגמישות להשתמש במסננים חיצוניים על מנת שאפשר יהיה להתאים לדרישות משתנות או לדרישות חדשות. נוריות LED מסייעות למשתמשים לעקוב אחר מצבי הממסרים, ומערכת מנייה מובנית מאפשרת למהנדסי הייצור לנטר את השימוש לצורך תחזוקה תקופתית.

חברה מובילה מבחינה  טכנית
חברת Giga–tronics ASCOR נסמכת על הטכנולוגיה הטובה ביותר בתעשייה כדי לספק פתרונות סטנדרטיים, מותאמים באופן אישי או חדשים אשר מותאמים באופטימיזציה ליישום.
לדוגמה, אנו מספקים ממסרים עם ערכי אפנון PIM הנמוכים ביותר בתעשייה.
בנוסף, אפשר לשלב רכיבים נוספים שלהם יש
רוחב פס רחב לאותות וטווחי תדירויות: ממתח ישר (DC) עד 67 ג’יגה–הרץ
טווח רחב של רכיבי מיתוג כולל SPDT עד SP12T, מתגי מעבר ומתגי כוכב
יכולת טיפול באותות ברמה נמוכה ועד אותות בהספק גבוה.
שילוב של מגוון רחב של רכיבי שיפור אותות.
כאשר יש חשיבות עליונה לאמינות גבוהה, חברת Giga-tronics ASCOR יכולה לשלב ממסרים עם מחזור חיים של 10 M והפסדי מעבר (insertion loss) עם הדירות של  0.03.
באדיבות חברת להט טכנולוגיות מייצגת חברת Giga–tronics בישראל
