מאת: אהרון שגיב
חברת (Mini-Circuits (RAVON הנמצאת בשוק ה- RF כבר למעלה מ-42 שנה ידועה כחברה מובילה בקנה מידה עולמי בפיתוח ויצור רכיבי RF.
(מיקסרים,מפצלים,מצמדים,מגברים, מתנדים, סינתיסייזרים, שנאים מנחתים, כבלים וכו’…)
החברה פיתחה לאחרונה סל מוצרים חדש בשם Portable Test Tools עם ממשק HID USB הכולל (Graphical User Interface) ותוכנת מדידה ידידותית למשתמש. התוכנה מאפשרת למשתמש להיות עצמאי לחלוטין ולבצע דרכן מדידות בסיסיות ללא צורך בתכנתים או תוכניות מדידה חיצוניות, ובמידת הצורך החברה מציעה פתרונות תוכנה ע”פ דרישת הלקוח.
איור 1
- איור 2
בנוסף הצב”ד הנ”ל יודע לעבוד עם תוכנות בעזרת אותו צב”ד (אותו נפרט בהמשך) ניתן לבנות בקלות מערכים מאד פשוטים וקלים ליישום.
המערכים מהווים תחליף ל- Scalar Network Analyzer או כל מערך מדידה אחר אשר דורש שימוש במד הספק, מד תדר, מחולל תדר וכו’…
החיסכון הכספי מגיע ליחס של 1:10 ואף יותר, אם ניקח בחשבון את תוכנת המדידה הכלולות בצב”ד שמקלות הן בעלות והן במהירות הכשרת המשתמש.
הגודל הפיזי הקטן והמשקל הנמוך של המוצרים מאפשר למשתמש לנייד את הציוד בקלות ולהגמישו לשימושים שונים במידת הצורך.
לדוגמא:ביצוע מדידה בסיסית של Two Port Device כמו הגבר, ניחות, Return Loss של רכיב או מערכת, בדרך כלל נהוג לרכוש Network Analyzer שעלותו מאד גבוהה בגלל היותו מורכב ומכיל הרבה מאד פונקציות שרובן הינן תמיד שימושיות.

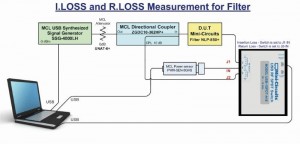

כתחליף ניתן בעזרת מחולל תדר, מצמד ומד הספק ניתן לבצע את אותם מדידות ולא לפגוע בדיוק המדידה. (ראה איור 1).

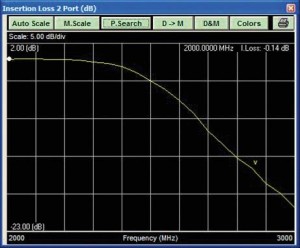

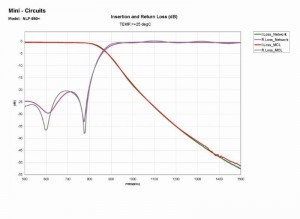

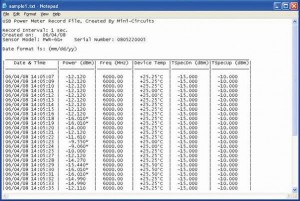

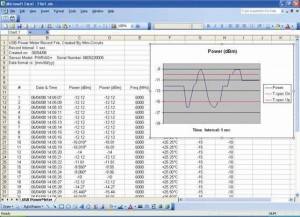

כמו כן התוכנה מאפשרת למשתמש לבצע את המדידות באופן פשוט כולל הדפסת הנתונים במספר מבנים Text, Excel , (ראה איור 2).
במידה והמשתמש לא זוכר את השלבים של הכיול או המדידה, התוכנה תעלה חלונות הסבר כולל סכמות כיצד ניתן להתחבר למערך.
אפשרויות נוספות הינן מדידות של Three .Port Device
לדוגמא: מפצלים, מצמדים, או כל מוצר אחר המכיל Three Ports.
תוכנת המדידה שקיימת במד הספק מכילה מגוון רחב מאד של אפשרויות מדידה כפי שתואר מעלה.
אחת התוכנות שפיתחנו ע”פ דרישה הינה תוכנה למדידת מיקסר שבעזרתה ניתן לבצע כ-4 מדידות שונות כמו:
הפסדי המרה, 1dB Compression, בידודים כמו ,
Mini-Circuits פיתחה יחידות בקרה דיגיטאליות עם ממשק USB או RS232 בעזרתם ניתן לשלוט על רובוטים, התראות, גלאים, גששים, מערכות אזעקה, ספקים וכו’…

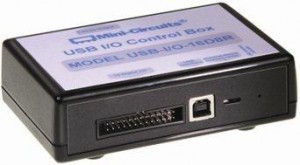

הדגם USB-I/O-16D8R בנוי משני בתים בני 8 ביטים כל אחד הניתנים לקביעה, שניים כניסה או שניים יציאה או אחד כניסה והשני יציאה, ברמות לוגיות של Volt\. אפשר להפעיל מספר ביטים כתקשורת SPI.
כמו כן מכילה היחידה 8 יח’ Dry contact relay שבעזרתם ניתן להעביר עד
ו- 24V/1A בהתאם להוראות מהמיקרו בקר. (תמונה 1)
תמונה 1
- תמונה 2
תמונה 3
תמונה 4
דגם USB-I/O-8DVR בנוי בית אחד בן 8 ביטים הניתן לקביעה, כניסה או יציאה, ברמות לוגיות של 5\3.3. וכניסה לוגית בלבד של בית אחד למתח גבוה של עד Volt.
כמו כן מכיל הדגם 8 יח’ Dry contact relay שבעזרתם ניתן להעביר עד 125V/0.5A ו- 24V/1A בהתאם להוראות מהמיקרו בקר.
דגם USB-I/O-4D2R בנוי בית אחד בן 4 ביטים, כמו כן מכיל הדגם 2 יח’ Dry contact relay.

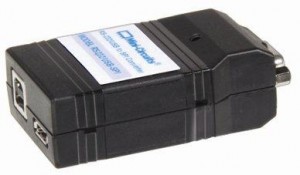

דגם נוסף הינו מיועד להמרת תקשורת מ- RS232 to SPI או מ- USB to SPI (ראה תמונה 2)
ציוד המדידה הינו:

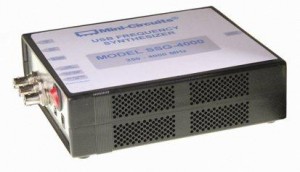

-Signal Generator דגם SSG-4000HP תחום תדרים 250-4000 תחום דינאמי +20 to
רמת הרמוניות של -40 מקסימום. רזולוצית תדר 5KHz והספק 0.5 (ראה תמונה 3).
Signal Generator – דגם SSG-4000LH תחום תדרים 250-4000 תחום דינאמי
-60
רמת הרמוניות של -60 מקסימום. רזולוצית תדר 5KHz והספק 0.5
דגם SG-960 מיועד לרוחב סרט צר
900-960 הספק מוצא -11
והרמוניות נמוכות מ- -60dBc דגמים נוספים בתדרים שונים נמצאים בחברה.
684-800MHZ &1052-1145MHz & 1747-1807MHz & 2356-2556MHz & 4152-4261MHz

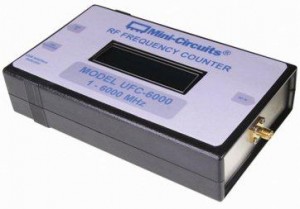

-Frequency Counter מודל UFC-6000 תחום תדר 1-6000 תחום דינאמי -28 .(ראה תמונה 4)
תמונה 5
תמונה 6

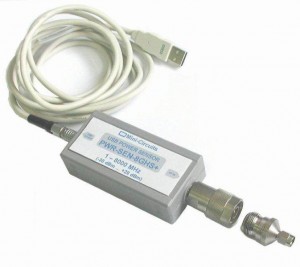

– 7 דגמים שונים אשר עובדים תחת אותה תוכנת מדידה ו- GUI הדגמים נבדלים בתחום התדרים וסוגי הסיגנלים הנמדדים.(ראה תמונה 5)
דגם PWR-6G – תחום התדר 1-6000 תחום דינאמי -30.
דגם PWR-6GHS – תחום התדר 1-6000 תחום דינאמי -30 אך מהיר יותר.
דגם PWR-8GHS – תחום התדר 1-8000 תחום דינאמי -30.
דגם PWR-2GHS-75 – תחום התדר 1-2000 תחום דינאמי -30, תאום 75 אום.
דגם PWR-2.5GHS-75 – תחום התדר
1-2500 תחום דינאמי -30, תאום 75 אום.
דגם PWR-4GHS – תחום התדר – 9
4000 תחום דינאמי -30.
דגם PWR-4RMS – תחום התדר 50-4000 תחום דינאמי -30.
בדגם זה ניתן גם למדוד אותות מודולציה.
תמונה 7
מטריצת מיתוג – סידרה של דגמים עם ממשק USB המכילים ממסר SPDT מכאני עם התחייבות למיתוג של למעלה מ-100 מיליון מיתוגים. הספק כניסה 10Watt תחום תדרים 18 -DC
ניחות מעבר 0.2 ובידוד של למעלה 80.
בעזרת חיבורים חיצוניים של semi flex cable ניתן ליצור מבנים שונים כמו SP5T SP3T,SP4T ו- Transfer Switch.
או כל מבנה אחר בהתאם לדגם, ע”מ שהמשתמש יוכל להיות עצמאי ולא להיות תלוי בתכנת, אפשרנו דרך ה- GUI, לבצע את תכנות המיתוג באופן מאד פשוט ללא ידע מוקדם בתכנות.(ראה תמונה 6)

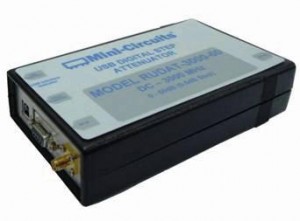

מנחת דיגיטאלי – סידרת מנחתים דיגיטאליים (RUDAT) עם ממשק USB ותחום דינאמי של 30-90 בתחום תדר 1-4000MHz (תמונה 7).
דגם 2000-90 – RUDAT מיועד לתחום תדר 1-2000 תחום דינאמי 90dB בצעדים של 0.5
דגם 3000-60 – RUDAT מיועד לתחום תדר 1-3000 תחום דינאמי 60dB בצעדים של 0.5
דגם RUDAT-3000-50 מיועד לתחום תדר 1-3000 תחום דינאמי 50dB בצעדים של 0.5
דגם 0-40 400- RUDAT מיועד לתחום תדר 1-4000 תחום דינאמי 40dB בצעדים של 0.5
דגם RUDAT-4000-30 מיועד לתחום תדר 1-4000 תחום דינאמי 30dB בצעדים של 0.5.
אהרון שגיב מחברת רבאון – Mini Circuits
