ספקי כוח למגוון יישומים

מאת: יובל אידלסון, בורן טכנולוגיות בע”מ

כיום מהנדסי פיתוח מחפשים פתרונות אופטימליים בתחום ספקי כוח שיתאימו לאפליקציות מגוונות תוך שמירה על איכות גבוהה ומחיר הולם וזו משימה מורכבת.

בביקור בישראל הציג דניאל גיהריג מנהל מכירות אזורי של TRACO POWER את חזון החברה ואת מגוון הסדרות החדשות של החברה.

יצרני ספקי כוח מתמודדים עם משימה מורכבת זו על בסיס יומי כדי לעשות את כל המאמצים כדי לספק פיתרונות שיתאימו לאנשי הפיתוח. החברה מקפידה שכל המוצרים המיועדים למשלוח יבדקו במכשירי בדיקה אוטומטיים (ATE) לעמידה בכל הנתונים והדרישות המצוינים בדפי הנתונים. המפעלים בעלי אישור ISO9001/9002 UUוההתחייבות לאיכות המוצרים נתמכת ב-3 שנים אחריות. כמו כן מערך סיוע טכני עומד לתמיכה בלקוחות.

סידרת ה-1TSRN וה1TSRN-SM

סידרת ממירי DC/DC שהושקה לאחרונה אמורה לשמש תחליף לרגולטורים מסוג LM78 ו–LM79. מה שמייחד את המוצרים של TRACO זה סידור הרגליים שדומה לסידור הרגליים של הרגולטורים (TO-220) עם זרם מוצא של 1A לכל מתחי המוצא. תכונה בולטת נוספת היא היעילות הגבוהה ביחס לרגולטורים עד 95%.

למוצר יש מתחי כניסה של 4.6 עד 42V. ומתחי מוצא 1 עד 15V.

ממירים אילו מגיעים בכמה צורות רגליים בנוסף ל-TO-220 ו-SMD DIP רגליים ב-90 מעלות.

: 1TSRN, RSRNISM

ממיר DC/DC 150W מסדרת TEP 150-WI עם פילטר

ממיר מתח 150W עם כניסת מתח רחבה 4:1 בתוספת פילטר חיצוני כאופציה לעמידה בסטנדרט EN55022 class B ועמידה במתחי כניסה גבוהים ורגעיים (SURGE). הפילטר מוצמד לממיר באותו מארז וחוסך את הצורך של איש הפיתוח לפתח פילטר מיוחד מרכיבים דיסקרטיים. לממיר ישנם מתחי מוצא של 12 עד 48V.

: TEP 150-WI

ספק כוח מסדרת TIW לעבודה בחוץ בסטנדרט IP67

ספק כוח זה בעל תכונות המיועדות לעבודה בסביבה עם תנאים קשים כגון לחות גבוהה ואבק.

הממיר בעל הספק של 6 עד 12W.כניסת AC אוניברסלית 85 עד 264VAC. מתחי מוצא 3.3 עד 24VDC.

בעל אישורי תקינה EN 60950 ,EN 55022 Class B , Protection Class II.

בעל גודל קטן ו-80% יעילות בממוצע.

: TIW

סידרת TEP 75 עד 200, ממירי DC/DC מ 75 עד 240W בגודל חצי לבנה (BRICK)

סדרת ממירי מתח DC/DC בהספקים של 75 עד 240W בגודל של חצי לבנה. סידרת הממירים הללו בעלי מבנה רובוסטי שמאפשר עמידה באפליקציות שדורשות חוזק מכני ועמידה ברעידות, טמפ’ עבודה עד 115C (כיבוי אוטומטי בטמפ’ עבודה זו שנמדד על המארז). מתחי כניסה רחבים – 9 עד 36V ,18 עד 75V. מתחי מוצא 3.3,5,12,15,24,48, ואף 53V. לכולם אישורי UL60950.בידוד כניסה יציאה 2250V. פילטר כניסה Class A פוגש EN55022. כיוון מתח מוצא בתחום של +10%/-20%. ניתן להזמינם עם לוחות קירור (HEAT SINK). ניתן להזמינם עם משטח מתאם לחיבור עם ברגים לבסיס האפליקציה וחיבור החווט לממיר עם ברגים (Terminal Block).

: TEP 75-200

ממירי AC ל-DC אריזה פתוחה (OPEN FRAME)

60 עד 200W באריזה קומפקטית מסדרת TOP

סידרת ממירי מתח AC ל-DC במארז OPEN FRAME בהספקים של 60 עד 200W.

כאשר הממירים אשר הספקם 60W ו-100W גודלם הוא “2 על “4 גובה פחות מ-1U והספק של ה-200W.

בגודל של “3 על “5 אף הוא בגובה של פחות מ-1U.

תכונות הספקים בסדרה הן :כניסת מתח AC אוניברסלית. רמת הגנה II PׁׁROTECTION CLASS. טמפ’ עבודה 20- עד C70+. אישורי UL60950-1 2nd Edition. הַספקים מגיעים להספקים הנ”ל ללא אוורור חיצוני. כמו כןEN 55022 , class B. ומחירם בשוק תחרותי.

: TOP

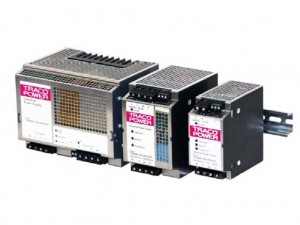

ספק כוח מסוג DIN RAIL עם עמידה בצריכת זרם רגעית של עד 200%

ספק כוח גם בתצורת DIN RAIL מסדרת TSP-3P. זוהי סידרה של ספקים בהספקים של 240 עד 960W תלת פאזי. הסדרה “מעוטרת” באישורי תקינה רבים שהם :

IEC 60950-1, EMC LVD, UL 60950-1, UL 508, ATEX II3G, IECEx, EN 60950-1, EN 61558-2-16, EN 60204

אחד מאישורי התקינה הוא ATEX 94 שמאפיין עמידה בתנאי סביבה קשים.

תכונה נוספת שמייחדת מאוד את המוצר זה עמידה בצריכת זרם רגעית של עד 200% מהזרם הנומינלי למשך 5 שניות.

תכונה זו מאפשרת לספק לעבוד באפליקציות שיש בהם מערכות הינע, מנועים וסרבו. בדרך כלל אפליקציות מסוג זה צורכות זרם רגעי גבוה “בהתנעה” עד אשר המנוע צובר תאוצה ומגיע למצב שצריכת הזרם נמוכה באופן משמעותי מעת ההתנעה.

ספקים סטנדרטיים יכולים לתת עד כ-20% מהזרם הנומינלי ואז הם נכבים מתוך הגנה.

במידה ובכל זאת הלקוח ירצה להשתמש בספק סטנדרטי יהיה עליו לקחת ספק כוח בעל הספק גבוה שמיועד רק לשלב ההתנעה, במקרה כזה ספק סטנדרטי אומנם יעמוד בהתנעה אך כאשר המנוע יעבור למצב עבודה מתמשך שלא צורך הרבה הספק ההספק הרב של הספק יהיה מיותר .

לעומת זאת הספק של TRACO יוכל לספק את הכוח שנידרש לזמן קצר ואז לחזור להספק העבודה הנומינלי. והנמוך ב-200% מההספק הרגעי שסיפק למשך 5 שניות כך שגודל הספק יהיה קטן באופן משמעותי מהספק הסטנדרטי.
