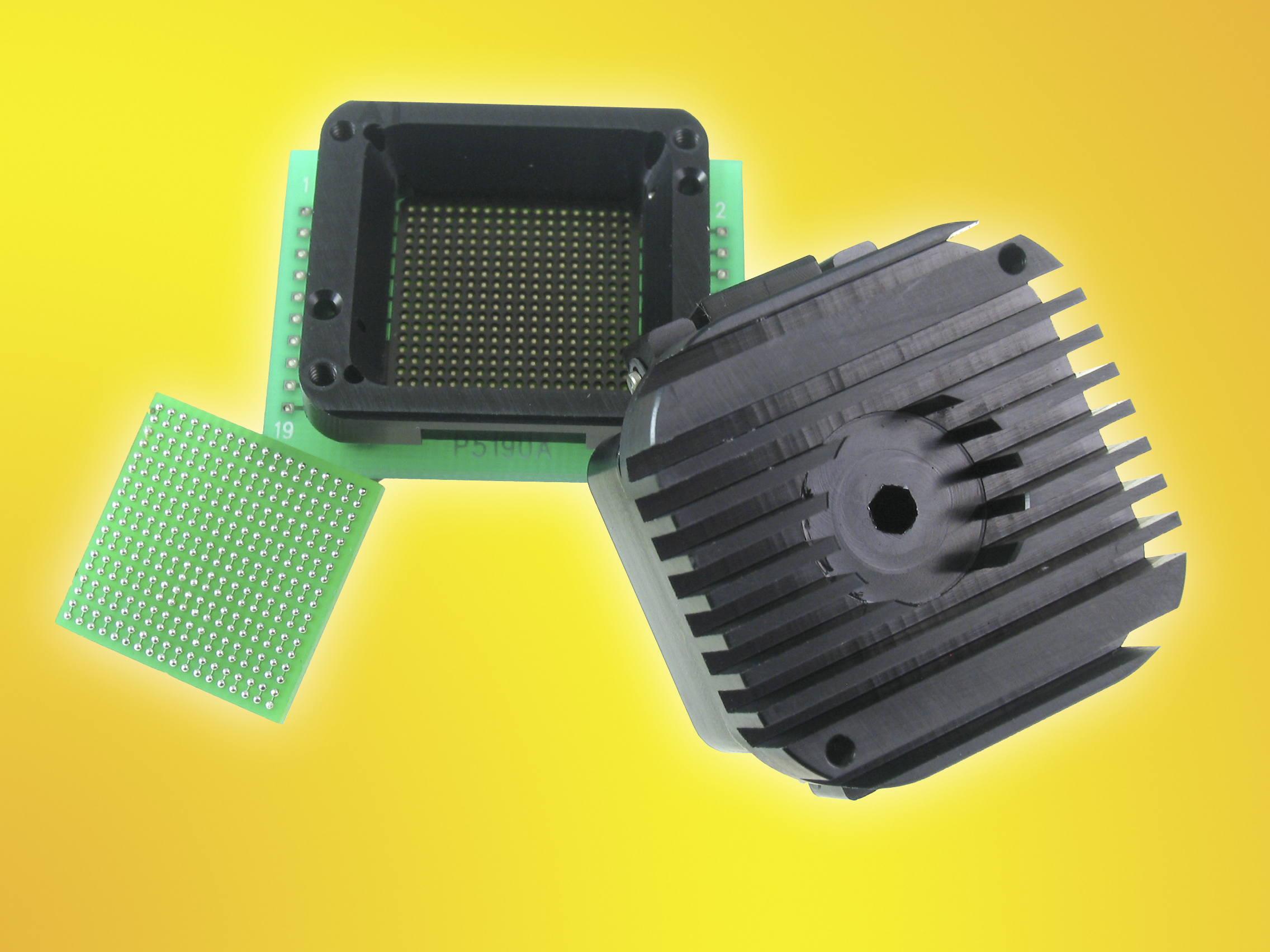

תושבת זו מאפשרת חיבור קל ומהיר של רכיב BGA, 19×19 מ”מ, עם מרווח של 1.00 מ”מ בין המגעים ולהינות מחיבור אמין וביצועים של רכיב מולחם.
חברת Ironwoodelectronics המיוצגת בלעדית ע”י חברת מגוון טכנולוגיוות והנדסה הציגה לאחרונה תושבת חדשה מק”ט: SM-BGA-9019 בעלת ביצועים גבוהים המבוססת משטח מגע מסוג Elastomer. טכנולוגיה זו מאפשרת העברת סיגנלים מהירים ועבודה בטווח טמפ’ רחב.
התנגדות מגע הנה 15 milliohms למגע, טווח טמפ’ -55 C to +150 C, השראות עצמית למגע 0.10 nH, השראות משותפת 0.007 nH. קיבול לאדמה 0.069 pF, יכולת העברת זרם: 4 אמפר לפין.
התושבת תוכננה עבור מארז של 19×19 מ”מ, מרווח של 1.00 מ”מ בין המגעים הפועלים ברוחב פס של עד 40 גיגה עם הנחתה של פחות מ1db.
התושבת מיועדת לפיזור של 12 וואט באמצעות הבורג המרכזי בעל מבנה סנפיר בקצה העליון של הבורג לצורך הזרמת האוויר (הלוחץ על הצ’יפ ויוצר מגע ישיר עמו).
הסוקט מותקנת למעגל מודפס ללא הלחמה תוך כדי שימוש בשטח פנים מינימלי המקובל בתעשיה.
התושבת מתוקנת תוך שימוש בתפס זוגי המשלבת שיטה של הכנסה מהירה של הצ’יפ ומאפשרת חילוף מהיר של צ’יפים.
תושבת זו של BGA תוכננה במיוחד לעבוד ברוחב פס של 10 גיגה בממשק טורי עבור engine IC המספקים בתפוקת שיא 24 גיגה לשניה .
לפרטים נוספים נא לפנות לחברת מגוון טכנולוגיות והנדסה.
