מאת: Herbert Endres, Molex. במשך דורות אחדים, מחשבים גדולים ומתקני תקשורת בעלי צריכת הספק בתחום עשרות קילוואטים היו מצוידים בפסי צבירה מנחושת המזכירים רכיבי מיתוג למתח בינוני. מאז השתנו הזמנים; כעת על המערכות להיות יותר יעילות, וצריכת ההספק מהווה גורם שיווק עיקרי עבור מערכות מסוג זה. המערכות גם הפכו למודולריות כדי להקל יותר על דרישות השוק. כתוצאה, צריכת ההספק להתקן צנחה, והובילה לסוג צריכת זרם חדש בתחום של 60 עד 80 אמפר.

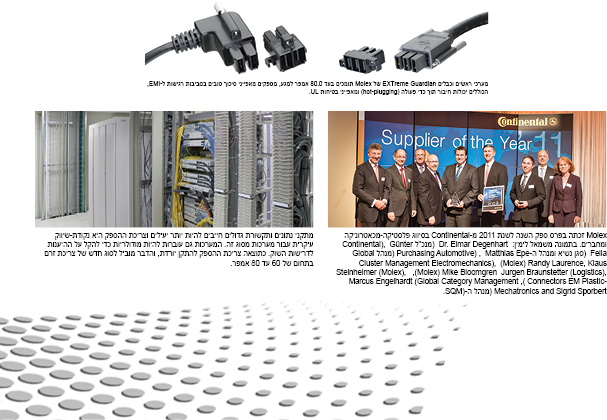

כתשובה למגמה זו, Molex פיתחה את מערכת המחברים החדשה Guardian השייכת למשפחת המוצרים EXTreme Power. היא מציעה פיתרון מודע-לעלות ויעיל של הספקת הספק להתקנים תוך שימוש בחיבורי כבל לכרטיס ישירים. מערכי הראשים (headers) והכבלים EXTreme Guardian מציגים ממדי מארז קטנים בעלי פסיעה בקו המרכזים של 11.00 ממ’. המערכת עומדת בעד 80.0 אמפר למגע, מספקת מאפייני סיכוך טובים בסביבות רגישות ל-EMI, כוללת יכולות חיבור התקנים תוך כדי פעולה
(hot-plugging) ומאפייני בטיחות UL.
בסיסים זמינים בגרסאות 2 מעגלים, אוגן (flange) יחיד, ו3-מעגלים אוגן כפול. מערכי הכבלים זמינים בגרסאות 3מעגלים, ישירים, מסוככים ולא-מסוככים עבור יישומי מתח גבוה והם בטוחים למגע (touch-safe) . בנוסף, פתרונות הכבלים לשני מעגלים כוללים מערך כבל ישר, ללא סיכוך; גרסה ללא סיכוך בעלת זווית ישרה, כניסה ימנית וכניסה שמאלית, כמו גם גרסה מסוככת בעלת כניסה שמאלית עבור חיבורים חוסכי-מקום לשרתים המותקנים במקומות מוגבלים.
שיקול מכריע עבור מחברים מסוג זה, החייבים לעמוד בתחזיות של חיי-שירות בני 15 שנים או יותר, הוא שמערכת המגעים כבר עמדה במבחן השדה; זאת מאחר שהתעשייה איננה ששה להעניק אמונה עיוורת בדפי נתונים. עם מיליוני מגעים מסופקים בסדרת ה-EXTreme Ten60 Power, האח הקטן של סדרת ה-Guardian, Molex יכולה להציג ביצועי עקיבה מתאימים.
בנוסף לאמינות האח הקטן שלהם, מחברי Guardian (המגן) מספקים מגעי סיכוך משולבים המאפשרים הטיית ההפרעה הקורנת מהציוד אל סיכוך הכבלים, וביטול בכך של הצורך במסננים יקרים יותר.
המבנה הקומפקטי מאפשר לפיתחת DC דו-גידית מלאה עבור זרמים עד 80 אמפר להתאים לפתח חזית המכשיר במידות 13.5x 18.57 ממ’.
ניתן לחבר את הראש אל דופן המבנה או אל המעגל המודפס, תלוי במצב האפיצות, ואומים מוברגים מסייעים להבטחת המערך ולהקלה על מאמץ המעגל המודפס מכוחות המתיחה של הכבל. כדי להתאים לכיווני מערך שונים ביחידת השרת, ניתן להזמין כבלים בעלי זווית ישרה, הפונים לשמאל או לימין.
בתי המחברים מצוידים בהחזקה חיובית של מגעי ה-crimp כדי למנוע נסיגת המגעים, וכדי להבטיח אמינות ארוכת-זמן ופיזור הספק נמוך למגעים יש ציפוי-זהב נבחר על מצע ניקל.
לסיכום
מערכת המחברים Guardian Power מציעה צפיפות הספק גבוהה ביותר במקום קטן ביותר, אמינות וקלות בשימוש, וגמישות בתכנון עבור יישומים רבים בתחום ההספק הבינוני עבור מתקני תקשורת, תחנות בסיס, התקני רשת, מתגים ונתבים, כמו גם עבור ציוד רפואי ומערכות אנרגיה מתחדשות.
כמובן שמערכת ה-Guardian תתרחב בעתיד על-פי דרישות הלקוחות, כאשר מחברים בעלי יותר משלושה מעגלים מקובלים גם כן. יתר על כן, נעשו הכנות לקראת גישות ללא קשר ישיר למעגל המודפס עבור חיווט גמיש של הראש מאחורי דופן המבנה. למידע נוסף על מערכת ה-EXTreme Guardian, נא לבקר באתר החברה.
