שלמה אוסטרובסקי, סמנכ”ל אדוויס אלקטרוניקה
תחום תאורת ה-LED הינו תחום המתפתח במהירות ונועד לשפר את הבזבוז האנרגטי העולמי ואת המעבר לעולם יותר ירוק ויותר חסכוני.
ספקי כוח לתאורת LED מהסדרות המודרנית החדשניות כגון סידרת HLG של MEANWELL מופיעות עם יכולת פונקציונלית של עמעום למערכת בקרת התאורה על ידי מתן אות באופנים הבאים: אות PWM, או לחילופין באמצעות מתח 1-10Vdc, ואו פוטנציומטר חיצוני. אות העמעום יכול להיות מסופק מדימר מסחרי או מיקרו בקר חיצוני. מיקרו בקר יכול להיות מיושם כהתקן מחשוב מרכזי בשל יכולות המחשוב החזקות שלו וצריכת החשמל הקטנה.
דוגמה יפה מאוד היא הבקר הראשון שלMEANWELL מסדרת LCM עם בקר (Digital Address Lighting interface) מובנה. סדרת LCM מובנה כמיקרו שמקבל פקודה בקו דאלי DALI וממיר אותו לתווך מקביל של PWM אשר, התפוקה של האות ניתנת לשליטה ועמעום של הבקר. מאמר זה מדגים יישום שהמשתמש יכול באופן חופשי לעמעם ספק כח לתחום התאורה החכמה מסדרת HLG באמצעות טלפון חכם ובאמצעות Bluetooth (תקשורת אלחוטית) וכתוצאה מכך עוצמת תאורת ה-LED ניתנת לשליטה.

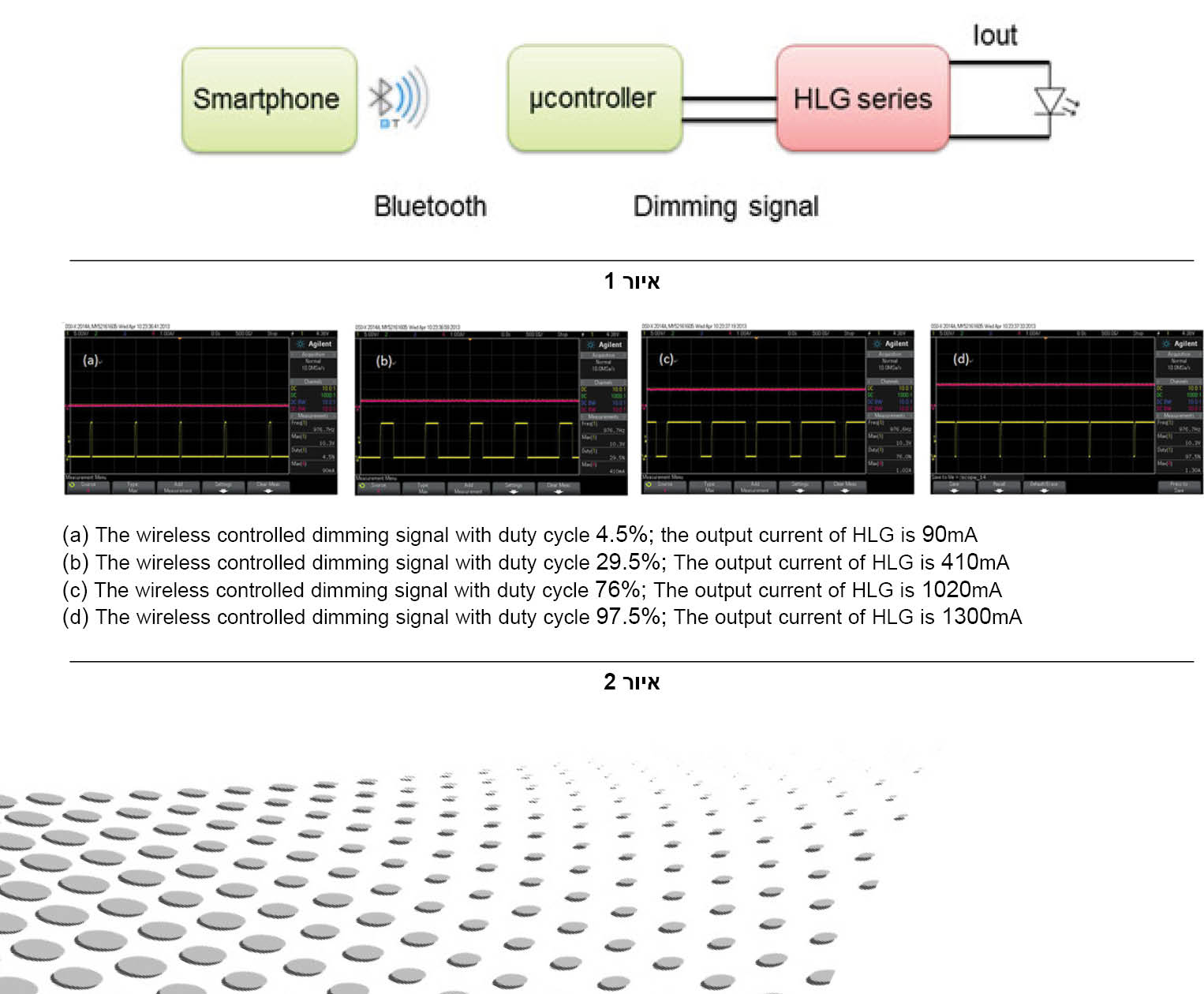

התצורה מוצגת באיור 1.
עמעום מערכת
ממשק המשתמש השולט באותות העמעום מתוכנת באמצעות Eclipse (פלטפורמת תוכנה פתוחה וחופשית) ניתן להתקין את האפליקציה שפותחה על כל Smartphone עם Android 3.2 ומעלה. כאשר האפליקציה מופעלת, הטלפון ישלח פקודה למכשיר Bluetooth המקביל עם כתובת מסוימת. לאחר מכן, המשתמש יכול להשתמש במחוון של האפליקציה על מנת לבצע עמעום דרך מסך המגע
ה-. Arduino הוא מיקרו בקר המקבל את פקודת העמעום מהטלפון החכם ומתרגם אותה לאות PWM מקבילה לסדרת HLG. מכיוון שיציאות הפלט מהמיקרו
הינם PWM -5V, אזי נדרש מעגל נוסף כדי לתאם בין יציאת 5V לבין PWM-10V הנדרש לעמעום האות כפי שמוצג באיור 2.
תדר האות המתוכנת של ה-PWM הינו ב-978Hz. בדוגמא זו אנו משתמשים בספק כח דרייבר HLG-60H-48B כ-Driver של תאורת ה-LED. העומס הוא LED מודול אדיסון עם מתח קדומני Vforward-33V. התוצאה הראשונית מראה כי ניתן לשלוט על התפוקה הנוכחית של ספק הכוח מסוג HLG מבוסס על הטלפון החכם עם אפליקציית פיתוח אנדרואיד. המרחק האלחוטי הנבדק עד 10 מטרים. מרחק החיבור בפועל הוא נתון לפי מודול ה-Bluetooth בפועל ובמכשולי ה-RF בדרך בין האובייקטים. התוצאות כפי שמוצגות התוצאות באיור 2.
לסיכום
מערכת התאורה האלחוטית מוצגת באמצעות סדרת HLG של אדוויס. ישום Bluetooth מיושם כממשק להעברת האות האלחוטית ומייקרו Arduino משמש לשליחת אות העמעום PWM-10V לאחר שקיבל את האות האלחוטי.
למעשה, הזרם המרכזי של תקשורת האלחוטית בתאורה סטנדרטית הוא ZigBee במקום Bluetooth. עם זאת, הדוגמא של האב הטיפוס מדגים את פונקציית העמעום באמצעות Smartphone מתאים למערכת התאורה (האלחוטית) המודרנית.
