תכנון לייחוס של שער חיבור (Gateway)

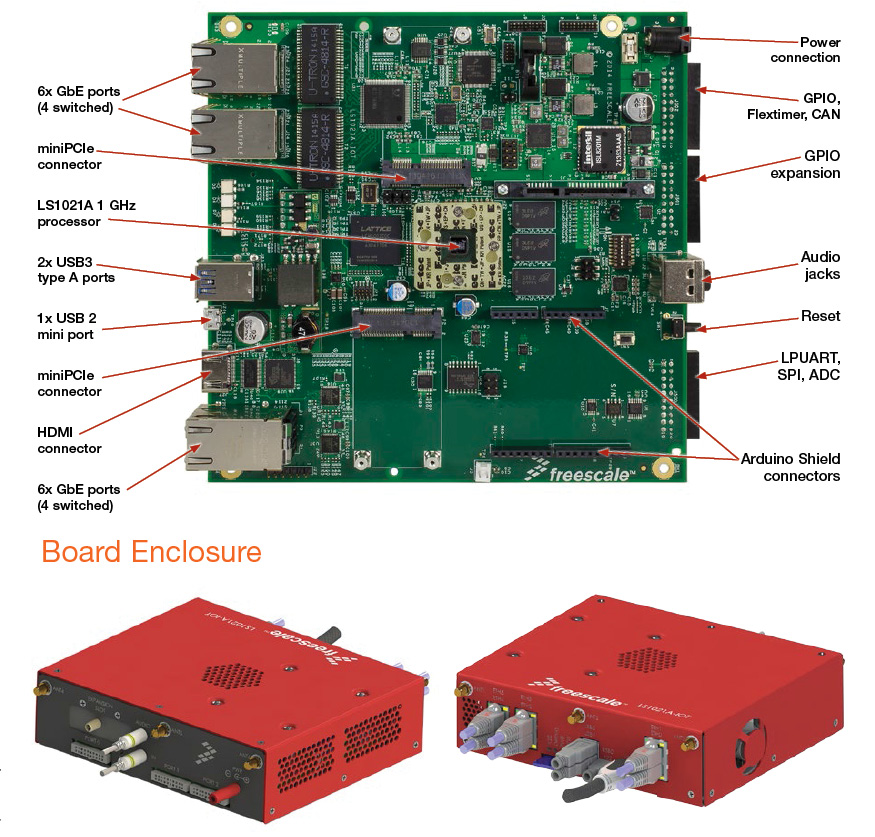

התכנון לייחוס של שער חיבור IoT המבוסס על המעבד QorIQ LS1021A () הוא פלטפורמת חומרה ייעודית, בעלת עקבת מעגל קטנה שמצוידת במערך רחב של קישוריות מהירה ושל ממשקים טוריים איטיים, אשר תוכננו לתמוך באספקה מאובטחת של שירותי IoT עבור משתמשי קצה בבית, בעסק או באתרים מסחריים אחרים. התכנון לייחוס השווה לכל נפש משלב בקוד מקור פתוח תוכנה מבוססת תקנים, עם תכנון חיבור שער IoT עשיר בתכונות, והוא מאפשר ליצור מסגרת פתוחה ומשותפת לאספקת שירות וניהול IoT מאובטחים.

תכנון רב תכליתי
המבחר הרחב של קישוריות מהירה ומבוססת תקשורת טורית, המוצע בתכנון קומפקטי ובאבטחה ברמה גבוהה, מעמיד את חיבור השער LS1021A-IoT במקום מיוחד, כשהוא מספק רמה מרשימה של רב תכליתיות. חידוש נוסף המופיע בתכנון לייחוס, הוא התמיכה שלו במודולי
®Arduino Shield המאפשר את קיומה של תמיכה נוספת במגוון פתרונות תקשורת המוצעים על ידי משפחת מודולי Arduino. נצילות גבוהה מושגת באמצעות המעבד המשובץ QorIQ LS1021A מבוסס ®ARM, אשר מספק ביצועים עם יותר מ-5,000 פעולות CoreMark בהספק אופייני של פחות מ-3 וואט. מייצב המתח MC34VR500 מספק את המתח לתכנון חיבור השער LS1021A-IoT כולו. התקן זה מתאים במיוחד לספק מתח לפתרונות מערכתיים עם יציאות ניתנות לתכנות, של ריבוי מתחים בהמרת מתח ישר למתח ישר וייצוב LDO. נוסף על ביצועי הנצילות והאינטגרציה הגבוהה יוצאי הדופן שלו, תכנון חיבור השער LS1021A-IoT מציע מחברי HDMI ,SATA3 ו-USB3 וכן גם חבילת תוכנת Linux מלאה לאנשי פיתוח.
התכנון לייחוס LS1021A-IoT תומך ברמת אבטחה מקיפה שכוללת אתחול מאובטח, Trust Architecture וגילוי ניסיונות חבלה במצב המתנה ובמצב של פעולה מלאה. כל התכונות האלו יחד שומרות על תכנוני הלקוחות מנקודת הייצור ועד נקודת הפרישה, מספקות הגנה רציפה מפני התקפות זדוניות, ומבטיחות שמוצרי הקצה יספקו את הרמה הגבוהה ביותר של אבטחה ושל אמינות.

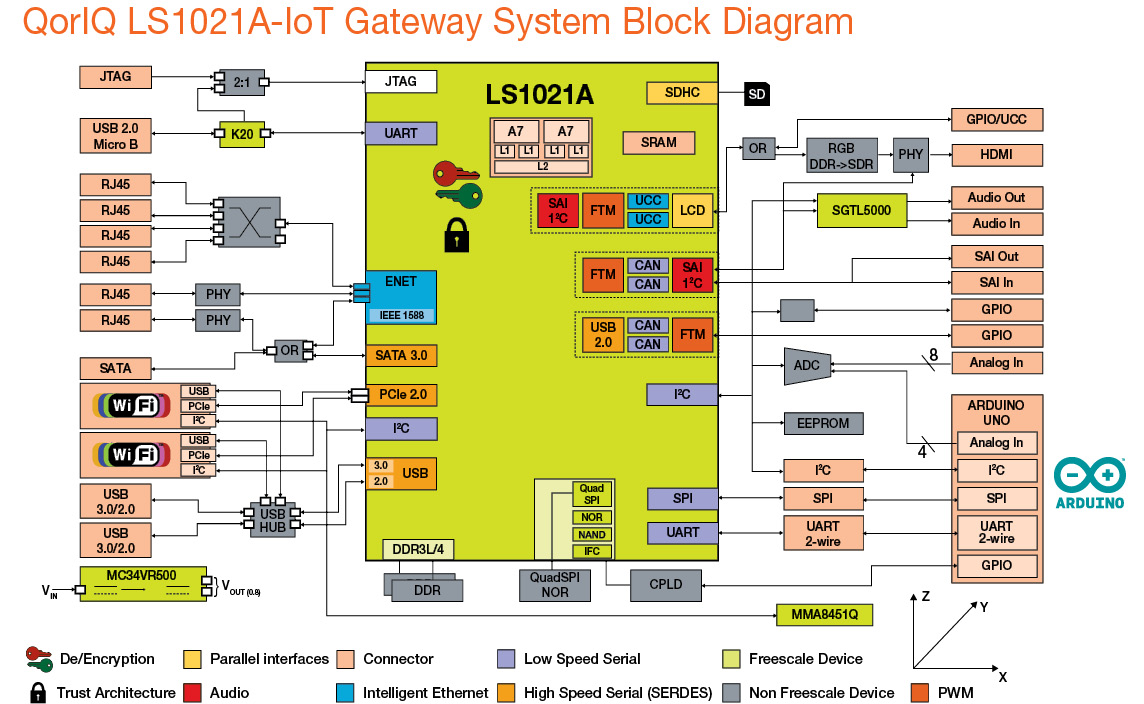

תכונות עיקריות
זיכרון הבזק QSPI NOR בגודל 1Gb
זיכרון DDR3L בגודל 1GB
חריץ התקנה SDHC – לזיכרון עד 32GB ועם 4GB מותקנים
ממשק One Gb/s Ethernet אחד
ממשק One Gb/s Ethernet () אחד
שני חריצי התקנה לממשק (X1)
חריץ התקנת mSATA
חיבור (USB ל-UART)
מחבר LP-UART ל-Arduino ארבעה חוטים (ZigBee)
ממשק LCD/QE מרובב
ממשק LVDS LCD ל-24bit
מקמ”ש QE UART למחבר PROFIBUS או RS485 (נדרש מקמ”ש חיצוני)
חיבור USB 3.0
שני חיבורי port – USB-A
שני חיבורי port לחריצי התקנת mini PCIe
13 ממשקי GPIO או 8 חיבורי FTM
()
שישה interrupts
ממשק SPI אחד
אפיק I2C1
זיכרון EEPROM על המעגל
זיכרון EEPROM לאתחול
מחבר Arduino
חיישנים/PHY וכיו”ב, לתכנון עתידי
I2C2
הרחבת GPIO
ממיר ADC
חיישנים/PHY וכיו”ב, לתכנון עתידי
אישור: FCC Class B ו-CE
נכללים בערכה:
נכללות מערכות ההפעלה Linux ו-OpenWRT
התכנון לייחוס (תרשימים, שרטוט הנחת רכיבים ורשימת החומרים)
המדריכים Hardware Quick Start Guide ו-User Guide

תכנון מוכן לייצור
התכנון לייחוס של שער החיבור
LS1021-IoT יכול להפחית באופן משמעותי את עלויות ההשקעה עבור יצרני ציוד מקור (OEM) ויצרני תכנון מקור (ODM) המבקשים לענות על צרכים חדשים בשוק IoT או לפרוש שירותי IoT חדשים. ככל שמופיעים תקנים חדשים, תכנון חיבור השער IoT מאפשר לספק להם במהירות תמיכה באמצעות גישת תכנון מבוססת תקנים ללא השקעה משמעותית של עלויות. בשילוב עם ערכת הפיתוח המקיפה לתוכנה שהותאמה במיוחד לתמיכה בפלטפורמות, קיים מגוון רחב של ממשקים ופרוטוקולים שמבטיח אפשרות שימוש מרבית. לרשות לקוחות הרוכשים את פלטפורמת שער החיבור , Freescale מעמידה ללא כל חיוב נוסף, את קובצי התכנון המלאים וכן גם רשימת חומרים (BOM) מפורטת.

מוצרים קשורים
מייצב מתח ממיר מתח ישר למתח ישר בריבוי יציאות 500VR
חיישן MEMS תלת צירי MMA8451Q
מיקרו מעבד Kinetis K20
Audio codec
