תושבות ליישומים במהירות גבוהה (75 GHZ)

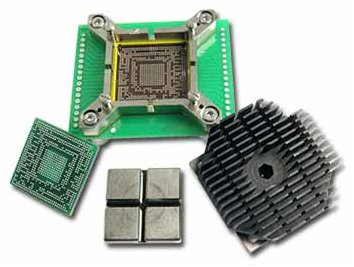

איור 1: תושבת BGA75GHz עם גוף קירור
חברת Ironwoodelectronics המיוצגת בלעדית ע”י חברת מגוון טכנולוגיות והנדסה שמחה להציג תושבות BGA ותושבות QFN המבוססות על טכנולוגיית מגע GT תומכות באותות של יותר מ-75GHz תוך ניצול שטח מינימלי על גבי המעגל המודפס עבור יישומי אב טיפוס ובדיקות. תושבות אלה תומכות בפסיעות מ-0.15 מ”מ ועד 1.27 מ”מ. הגדלים הסטנדרטיים נשלחים בדרך כלל בתוך 5 ימים לאחר קבלת ההזמנה.
התושבות מבוססות טכנולוגיה GT של Ironwood הן אידיאליות עבור הכנת אבי טיפוס ובדיקות כמעט של כל יישום התקן BGA או QFN. תושבות שבבים אלה מספקות שלמות אות מצוינת אך עם זאת נשארות חסכוניות. בתושבות אלה נעשה שימוש בטכנולוגיה אלסטומרית חדשנית המספקת הפסדי אותות נמוכים (1dB ב-75GHz) ותומכת במארזי BGA או QFN עם פסיעות קטנות עד 0.15 מ”מ. תושבות GT BGA מורכבות באופן מכאני על שטחי ה-BGA של מערכת היעד באמצעות חורי הרכבה ויישור במקומות המתאימים (עמוד 2 בשרטוט התושבת הבודדת מציג מידע מומלץ לפריסתהמעגל המודפס). תושבות אלה בעלות הפרופיל הנמוך גדולות ב-2.5 מ”מ בלבד לכל צד יותר לעומת מארזי השבבים עצמם (חתימת השטח הקטנה ביותר בתעשייה).
הן תומכות בהתקני שבבים בעלי מידות גוף הנעות בין 50 מ”מ ל-1 מ”מ. מידות גוף גדולות יותר עשויות לדרוש תחתית מתכת מתחת למעגל המודפס כדי לתת הקשחה. אם הצד האחורי של המעגל המודפס המיועד מכיל קבלים ונגדים, ניתן לתכנן לוחית בידוד מותאמת במיוחד עם חללים שנחתכו עבור רכיבים אלה. לוחית בידוד זו שוכבת בין תחתית המתככת לבין המעגל המודפס המיועד. לתושבות כוללות פינים מובילים, אשר מנחים את השבבים למיקום המדויק לחיבור של כל מגע (כדור), ומשתמש בבורג גוף קירור מאלומיניום כדי לספק כוח דחיסה. התושבות נועדו לפזר עד מספר וואטים ללא צורך בגופי קירור נוספים והן יכולות להתמודד עם עד 100 וואט בעזרת גוף קירור מותאם במיוחד. המשתמש פשוט מניח את השבב בתוך התושבת, מציב את לוחית הדחיסה, מסובב את המכסה ומחיל מומנט פיתול על בורג גוף הקירור כדי לחברו לשבב. אם יש חורים הקיימים מראש במעגל המודפס, ניתן לתכנן את תושבת ה-BGA האלסטומרית GT להתאמה במיוחד כדי להתאימה לחורים אלה (ניתן לפנות אליי או לתמיכה הטכנית של Ironwood). תושבת BGA אלסטומרית GT אופיינית עם מכסה מסתובב מוצגת באיור.
GT היא טכנולוגיה אלסטומרית חדשה הכוללת חלקיקי כסף המוחזקים בעמוד מוליך כמו כפתורים המוטבעים במצע פולימר שאינו מוליך על פסיעה מתאימה שמספקת רמת תאימות גבוהה וטווחי טמפרטורה קיצוניים. GT זמינה עבור מארזי BGA, LGA, QFN ו-PoP, ומארזים אחרים בעלי פסיעה החל מ-0.15 מ”מ ועד 1.27 מ”מ. התנגדות המגעים היא פחות מ-30 מיליאוהם. טווח טמפרטורות ההפעלה של האלסטומר הוא -55°C עד +160°C.
אם אין מקום להכניס חורי הרכבה עבור התושבת בלוח של הלקוח, ניתן להשתמש במתאם SMT .. ניתן לפתח תושבות המותאמות במיוחד כדי להכיל צורות גוף מלבניות, מידות משונות, התקנים עם פסיעות עד 0.15 מ”מ בזמן קצר. המפרטים של מארזי BGA יכולים להשתנות במידה רבה בין היצרנים. מצאנו כי זה יעיל ביותר עבורנו לבקש מלקוחות מידע/ שרטוט מכני על מארז הצ’יפ אותו יש להכניס לתושבת כדי שנוכל לספק הצעת מחיר.
