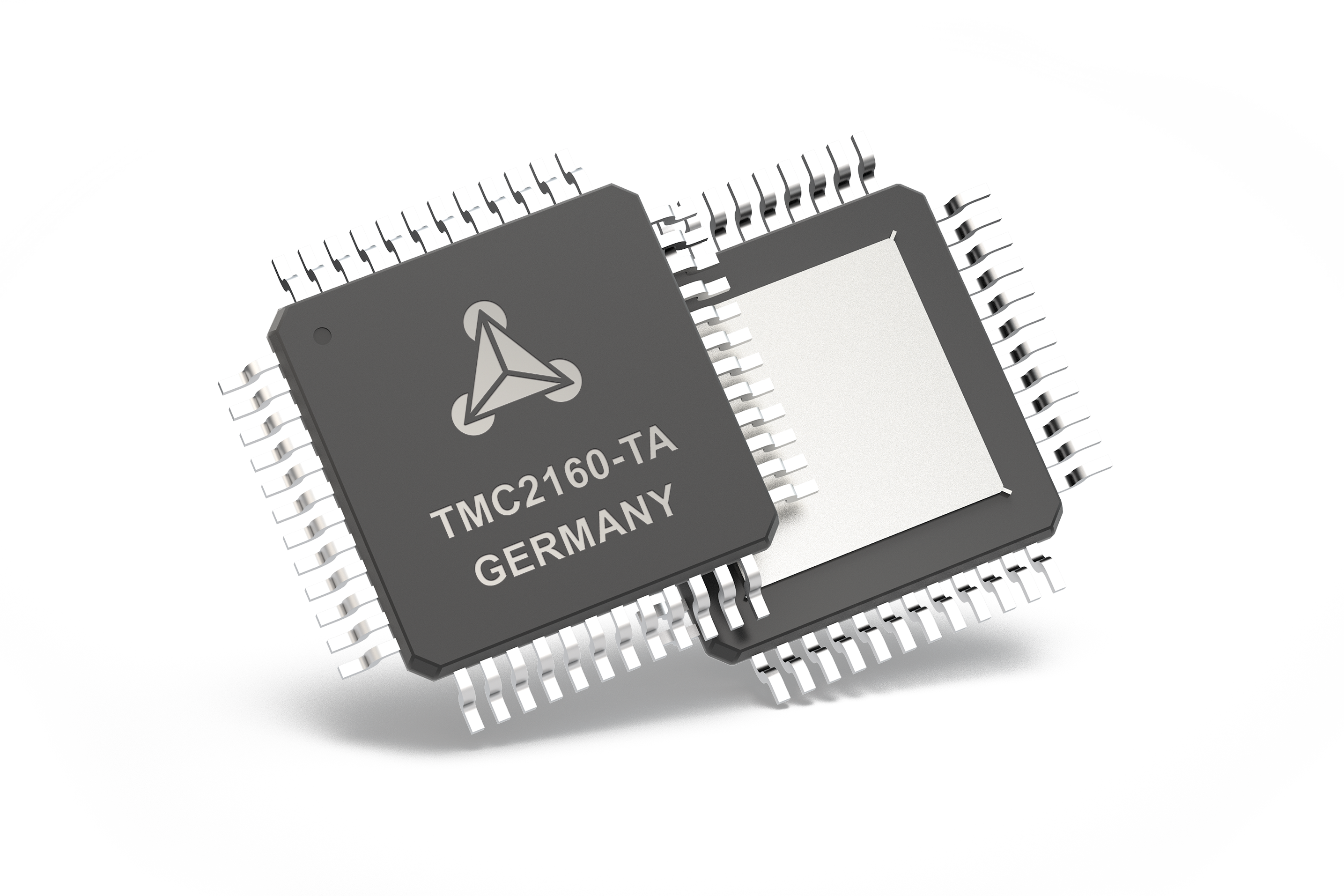

TMC2160 הינו שבב דינמי, המספק את הביצועים הטובים ביותר ממנועי צעד החל ממידה NEMA23 ועד למידה של NEMA34 ואפילו מידות גדולות יותר בשימוש של ממשק Step/Dir ו-SPI.
TRINAMIC Motion Control הינה חברה יצרנית של פתרונות לתחומי מוליכים למחצה, אלקטרוניקה ומכאטרוניקה בענפי ההינע ובקרה. הדרייבר החדש TMC2160 בעל ביצועי הקצה למנועי צעד. משולב עם MOSFET חיצוניים, השבב מכסה מגוון רחב של אפליקציות החל מתעשיות ואוטומציה מעבדתית עד עיבוד CNC.
הדרייבר תואם למתחי עבודה של 8v עד 60v וממתיח N-channel MOSFETS בעלי זרמי שער עד 500mA המאפשרים פעולה של +20A עם רכיבי MOSFET העדכניים ביותר.
הרכיב נשלט ע”י ממשק Step & Direction ויכול לעבוד עצמאית עם בקרי תנועה המפיקים step signals.
מפענח האותות MicroPlyer מאפשר רזולוציית מיקרו של 1/256 בשימוש של 1/16 צעד ואף נמוך יותר.
באמצעות שימוש בממשק SPI או UART כל כלי האבחון וטכנולוגית בקרת הזרם העדכניים של Trinamic זמינים.
בעזרת תכונת StealthChop2 המשופרת, ניתן להגיע לעבודה שקטה במיוחד, SpreadCycle מאפשר מיקום מהיר במיוחד. קיימות תכונות ייחודיות נוספות.
הדרייבר מבטיח פעולה שקטה תוך יעילות מרבית ומומנט גבוה.
קלות אינטגרציה, יעילות אנרגטית וטביעת רגל קטנה (9×9 מ”מ) מאפשרים מזעור מערכות עבור פתרונות יעלים כלכלית.
תכונות ויתרונות:
- מנועי צעד בעלי 2 פאזות עד כ20A זרם סליל (שימוש בMOSFET חיצוניים).
- .60 VDC– טווח מתחים.
- ממשקים: Step/Dir, SPI
- x256 מיקרו צעדים.
- בלימה פאסיבית.
- טכנולוגיות SpreadCycle, DcStep, Stallguard2, and CoolStep
