חברת Viavi , מובילה בתחום RF Testing and Analysis, מאפשרת ללקוחותיה ניטור רציף של ממשק ה- RF וחיסכון עצום בזמן בדיקות לסביבת 5G.
קיימת ציפייה כי פלטפורמת 5G תהווה פלטפורמה חדשנית אשר תספק את היכולת להביא שירותים חדשים לשוק במהירות. הדבר יאפשר לספקי שירותים לנצל הזדמנויות שוק ולתת מענה דינמי לצרכים המשתנים של צרכנים ועסקים. עם זאת, פריסה ותמיכה של ארכיטקטורת הרשת המורכבת של G5 לא תהיינה שגרתיות. הצפייה היא כי טכנולוגיה זו תגרום לשינויים משמעותיים ברשת כולה, החל מארכיטקטורת RAN ועד ל- D Beamforming 3 ובעזרת שימוש באנטנות פעילות לרכיבי רשת המוגדרים על-ידי תוכנה.
כל האלמנטים צריכים לתמוך בדרישות קפדניות הנוגעות לתזמון והשהייה מונעי יישום. יישומים קריטיים למשימה (Mission Critical Applications) דורשים רשת שתאפשר שרידות ובנוסף יש לדאוג לאבטחת איכות הרשת.
עיתוי וזמן החדירה לשוק בנוסף לאיכות הרשת יהיו תלויים בקפדנות הבדיקה והמדידה במהלך מחזור החיים המלא של הרשת. ביצוע אימות מקיף של בדיקות במהלך קבלת הציוד במעבדה ובדיקות שטח במהלך ההתקנה יבטיח התקנה והשקה חלקה ויעילה של הרשת.
אפנון גבוה של MIMO, כגון 256 QAM ו- 8 x 8 MIMO הכרחיים על מנת לספק קצבים גבוהים של 5G NR eMBB. שגיאות המופיעות ברמת ה-RF במערכת המדידה או בשל כשלי (e/g)NB עשויים להוביל לפספוס קצבי היעד בסביבת בדיקות במעבדה, המביעים באופן כוזב בעיות עם תיזמון ה- (e/g)NB.
Benefits
- Full 5G NR NSA test coverage from RAN to Core
- characterizes performance with network KPIs
- Reliably validate (e/g)NB test configuration prior to starting UE traffic test, increasing test efficiency
- Identify downlink signal stability and beam performance issues potentially impacting UE results
- Quickly identify UE performance issues caused by carrier and beam related problems
- Incremental testing approach de-risks validation, reducing time to market
Features
- End to end 5G NR testing with configurable data applications per UE and 5G Core simulation
- Measurement and reporting of available carriers and common beams
- Real-time monitoring of carrier and common beam performance indicators
- Time correlate UE traffic and carrier/beam key performance indicators
- Support for open/closed loop testing, decoupled/coupled UL/DL, low/high-layer test modes

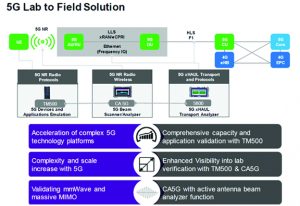

יכולות המשלבות בדיקות של TM500 ו- CellAdvisor 5G עבור 5G NSA Performance Validation
VIAVI CellAdvisor™ 5G
מוצר זה מהווה פתרון נייד אידיאלי לבדיקות 5G Radio Access.
פונקציות הבדיקה הראשיות המפורטות להלן מאמתות כי אותות ממשדרי gNB תואמים לדרישות 3GPP.
● ניתוח ספקטרום ו- Interference Analysis עם תצוגה מתמשכת עבור 5G FR1 (Sub-6 GHz) ו- FR2 (mmWave)
● סורק 5G carrier המודד הספק של עד שמונה G carriers5 בנוסף לרמת ה- Beam Power החזקה ביותר וה – Identifier (ID)
● אנלייזר / מבדק עבור5G beam המודד כל beam בנפרד ומציין את ה- corresponding identifier, רמת ההספק ואת היחס אות לרעש
● הצגת 5G Route Map על-מנת לוודא כיסוי, מיפוי בזמן אמת של ה- Physical Cell Identity (PCI) ועוצמת ה- beam, ובנוסף נותן אינדיקציה של נתוני כשירות עם כלי דיאגנוסטיקה בצורת Post-Processing
VIAVI TM500
מוצר מוביל בשוק בסביבת בדיקות מעבדתיות עבור סימולציה של UEs והראשון מסוגו בשוק המציע פתרונות בדיקה בטכנולוגיית G5. ה- TM500 הפך לתקן דה-פקטו ברמת הסיווג שלו והוא נמצא כיום בשימוש ע”י כמעט כל יצרני ה- Base Stations ברחבי העולם.
● תמיכה ב- Full Stack 3GPP NSA & SA
● Sub-6 GHz & mmWave התומכים ברוחבי פס של 100 ועד 200 MHz
● eMBB use cases עם ארבעה עד שמונה carriers ואלפי5G NR UEs
● תמיכה בתצורת ריבוי אנטנות, כולל 2, 4 ו- 8 שכבות עם עד 256 QAM
● MIMO, MU-MIMO מאסיביים
ניטור Real-Time עבור ביצועי Carrier ו- Common Beam
כשלים ב- (e/g)NB עשויים לגרום לדגרדציה בביצועי הרשת. כשלים אלה יכולים לנבוע מבעיות ב- carrier או beam מסוים אשר לעתים קרובות בא לידי ביטוי בירידה זמנית ב – Performance או בבעיות אחרות הקשורות לביצועים. ישנן בעיות רבות הקשורות לירידה זמנית בביצועי רשת ה- RAN ( Radio Access Network) שחלקם קשורים לביצועיdownlink RF לא טובים.
יכולות הניטור ב- Real Time של ה- CellAdvisor 5G, סורק ה-carrier ונתח ה- beam, מאפשרים הקלטות ומדידות רצופות של אירועי RF בזמן אמת במהלך ביצוע פרופיל התעבורה. המידע המוצג לגבי ביצועי RF מוקלטים מאפשרים הערכה מהירה עקב כשל של מקרה מסוים וזאת על-מנת לסייע ב- Root Cause Analysis לבעיות ביצועים או בעיות אחרות הקשורות בביצועים של יישומי UE כאשר אלו קשורות לבעיות עם (e/g)NB downlink RF.
האיור הבא מציג תוצאות של נתח ספקטרום CellAdvisor 5G בזמן אמת לאחר ביצוע Capture עבור הפער בזמנים בהעברת ה- downlink signal על carrier בודד בתוך רשת מרובת Carriers בסביבת G5.

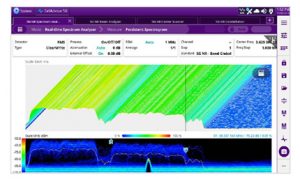

ספקטרום אנלייזר Real-Time עבור RF Signal Over Time
ספקטרום אנלייזר מסוג CellAdvisor 5G הינו בעל יכולות הצגת spectrogram מתמשך המציג בצורה גרפית את ה- Utilization של ה- 5G NR carrier לאורך זמן. תצוגת ה- spectrogram מספקת למשתמש מידע באשר לאופן פיזור ההספק לאורך זמן על פני כל ה – 5G NR carrier. יכולת זו מספקת תובנות לגבי השאלה אלו subcarriers ו- Resource Blocks מועדפים ע”י ה- downlink scheduler.
האיור הבא ממחיש את התיאור הנדון.
לפרטים נוספים ויצירת קשר:
Dr. Benzi Ofir, VP Sales, Director | Test & Measurement Division,
Nisko Technologies Ltd.
2 a Habarzel St., Tel-Aviv 6971003, Israel, Mobile: +972-54-5550748 (try first),
Tel: +972-3-7530748, Fax: +972-3-7530701
Benzi.ofir@nisko-tech.com | www.nisko-tech.com
