פלטפורמות הבדיקות והמדידות של הדור הבא לביצועים גבוהים, תומכות בקצבי נתונים גבוהים יותר מאלו שקיימים בפתרונות הקיימים. ההתקנים הנפוצים יוצרים תקשורת דרך ממשקי נחושת בגורמי צורה סטנדרטיים ויישומים מסורתיים של מכשור ספסלי בדיקה.
בקצבי הנתונים המתרחבים, בעיות הכרוכות בשלמות אותות במעבר דרך מכלולים ומחברים של כבלי נחושת, מגבילות את טווח הפעולה ויכולת התפעול הביינית (interoperability) של המערכות. ממשק הנתונים האופטי החדש (ODI) הוא תקן חדש לממשקי מהירות גבוהה עבור מכשור מתקדם ומערכות משובצות.
ממשק ODI מאפשר שימוש בקצבי נתונים גבוהים יותר על פני מרחקים ארוכים יותר. הוא מגדיל את יכולת התפעול הביינית במערכות פתוחות על ידי חיבור קישור נתונים סיב אופטי בין שני התקנים, בלי קשר לפונקציונליות.
ממשק ODI מבוסס על מחבר אופטי סטנדרטי שאותו אפשר להציב אותו בכל מקום ובכל התקן. הוא מגדיר שכבה פיסית בעלת פונקציונליות ויכולת הרחבה גבוהות.
עיקרי המפרט כוללים:
- אופטיקה רב אופנית (multimode) ל- 12 חיבורי תקשורת (Lane)
- קצבי נתונים של 12.5/ 14.1 ג’יגה סיביות בשנייה
- פרוטוקול Interlaken

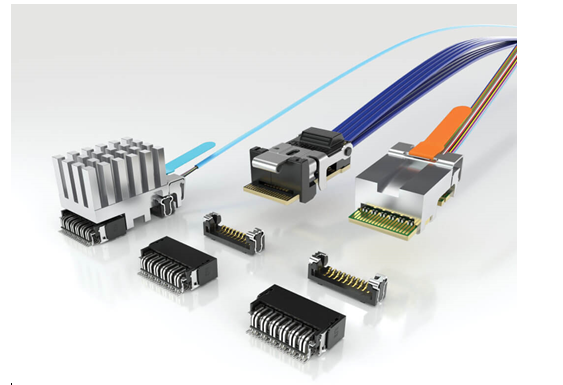

מערכת SmartFireFly™ Micro Flyover™
בממשק ODI משתמשים כשכבה הפיסית במערכת SmartFireFly™ Micro Flyover™ של Samtec. FireFly™ (“גחלילית”) היא מערכת החיבורים הפנימיים הראשונה שמספקת למתכנן את הגמישות המאפשרת שימוש לסירוגין בחיבורים פנימיים אופטיים בעלי עקבת מעגל מיקרונית וביצועים גבוהים ובחיבורי נחושת בעלות נמוכה, באותה מערכת מחבר.
המערכות של כבלי נחושת וכבלים אופטיים SamtecFireFly™ שמספקות את הגמישות הנדרשת כדי לקבל קצבי נתונים גבוהים ביותר, עד 28 ג’יגה סיביות בשנייה ו/ או מרחקים גדולים יותר, מפשטות את תכנון המעגלים ומשפרות את הביצועים.
עקבת המעגל הזעירה של המערכת, שמאפשרת צפיפות רבה יותר וקרבה צמודה יותר אל המעגל המשולב, מאפשרת יצירת קישוריות שבב לשבב, קישוריות מעגל למעגל, קישוריות על המעגל וקישוריות מערכת למערכת.
לקבלת מידע נוסף אודות FireFly™, בקר בדף הנחיתה שלנו בכתובת www.samtec.com/firefly או הורד את מדריך תכנון היישומים FireFly™ Application Design Guide שלנו. לקבלת תמיכה טכנית וסיוע בתכנון, צור קשר עם מומחי האופטיקה שלנו בכתובת firefly@samtec.com.
הרחבת מערכות אקולוגיות של חיבורים פנימיים אופטיים לנתונים (ODI)
הפונקציונליות של חיבור ODI וגמישותו הופכת אותו לממשק מקובל בפלטפורמות בדיקות נפוצות. החל במחוללי צורות גל דרך מגשרים אופטיים ועד ממירים לספרתי (דיגיטייזר), מעבדי אותות ורשמי נתונים, המערכת האקולוגית של חיבורי ODI ממשיכה להתרחב.
