ישנם יישומים בהם יש צורך לטעון ערכי קבלים שונים בפרקי זמני טעינה שונים , ביישומים אחרים נדרשת גמישות בזמני טעינה עבור עומסים קיבוליים שונים , לפעמים המשתמש מעוניין להתאים את יכולת המטען למערכות שונות ולכן נדרשת גמישות ואפשרות לתמרן עם עוצמת ההספקים של המטענים ולהגיע למצב אופטימלי .
על מנת להשיג אפשרות זו משתמשים בבקר הממתג את מספר המטענים לפי הצורך .
אין צורך לכוונן כל ספק בנפרד , הזרם הכללי מתחלק באופן אוטומטי בין הספקים בקסקדה .
שימוש בבקר [ CONTROLER ] מאפשר להוסיף בקלות את עוצמת הפלט של מטענים רבים על מנת לצמצם את זמן הטעינה של הקבל.
ניתן לשרשר מטעי קבלים רבים שעבורם יציאות ה- HV מחוברות במקביל. ניתן להניע את כל המטענים באמצעות המטען הראשון בשרשרת.
כל מטען מחובר לשני באמצעות כבל זכר נקבה DSUB25 (מסופק יחד עם המטען).
חובה שלכל מטען בשרשרת תהיה אותה קוטביות ואותו מתח יציאה מרבי.
כל פלט מתח גבוה (עם אותה קוטביות) חייב להיות מחובר במקביל לאותה נקודה.
ניתן לשרשר עד 32 מטענים.
בעת התחלת אספקת HV, כל המטענים יתחילו אוטומטית ויספקו אנרגיה על מנת לטעון את הקבל.
ברגע שהקבל נטען, רק הגנרטור הראשון בשרשרת יחזיק את המתח, על מנת להבטיח דיוק משופר.

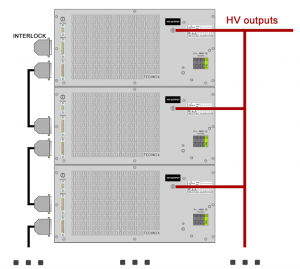

principle of chaining the chargers front panels
יישום
חבר את מחבר J1 של המטען מס ‘1 למחבר REMOTE של המטען מס’ 2.
חבר את מחבר J1 של המטען מס ‘2 למחבר REMOTE של המטען מס’ 3.
המשך בתהליך זה עד המטען האחרון.
מחבר J1 של המטען האחרון נשאר פנוי , זמין לחיבור מטען נוסף.
מחבר ה- REMOTE של המטען הראשון משמש לחיבור מכסה הנעילה או לשליטה מרחוק בשרשרת המטענים. הגדרות המתח והזרם מועברים לכל מטען. השלט רחוק זהה לשלט הרחוק של מטען אחד.
חישוב זמן הטעינה
הנוסחה לחישוב זמן הטעינה של קבל היא:
∆t = C × ∆U/∆I
(למעט מטענים עם אפשרות BOOST CCR, עיין ב § BOOST FUNCTION)
יציאות המתח הגבוה מחוברות במקביל, כלומר:
המתח יהיה זהה ביציאה של כל מטען הזרם המסופק על ידי הגנרטורים יוסיף
ככל שיכללו יותר מטענים בשרשרת, כך זמן הטעינה יהיה קצר יותר.
דוגמא:
אתה רוצה לטעון קבלים של 5,000 µF עם מטענים שיכולים לספק עד 10kV ו -2A כל אחד.
אם אתה טוען את הקבל במטען אחד בלבד, זמן הטעינה הוא:
∆t = C × ∆U/∆I = 0.005 × (10 000)/2 = 25 שניות
אם אתה מוסיף מטען אחד, זמן הטעינה הוא:
∆t = C × ∆U/∆I = 0.005 × (10 000)/(2 × 2) = 12,5 שניות
עם שרשרת המורכבת מ- n מטענים, זמן הטעינה הוא:
∆t = C × ∆U/∆I = 0.005 × (10 000)/(n × 2) = 25/n שניות
כאשר ∆I הוא הזרם שמספק המטען, כלומר הוא שווה לסכום הזרם שמספק כל מטען.
